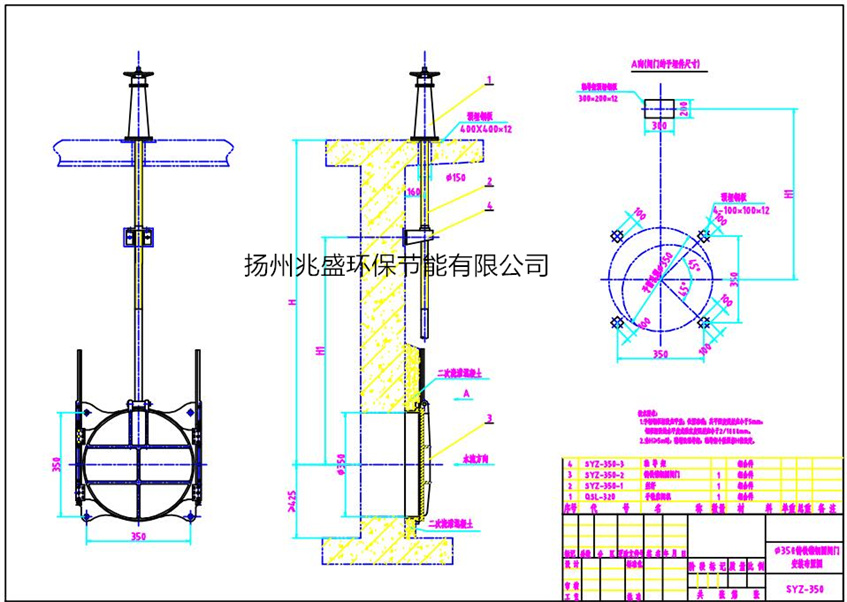

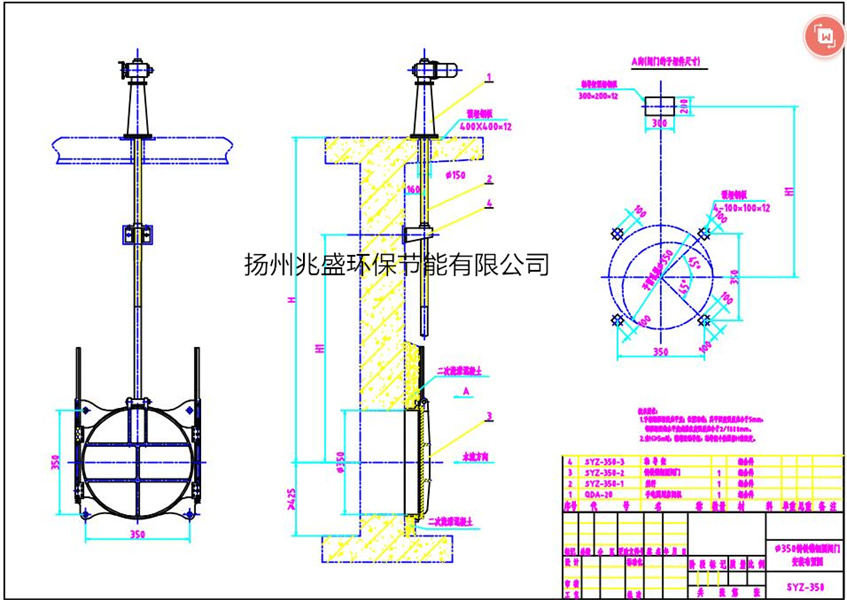

SYZ350铸铁圆闸门安装图纸下载

SYZ350铸铁圆闸门安装图纸下载 ，我们提供DWG图纸下载查阅，CAD软件可查阅。

点击查看：SYZ-350铸铁镶铜圆闸门.rar

SYZ350铸铁闸门的预埋安装方法

　　为了保证铸铁闸门的安装质量，以达到满意的止水效果，一般采用整体式安装，即将闸板和闸框组装在一起锁定后进行一次性安装。吊装前要检查闸板与闸框是否锁定牢固，以保证在闸门吊装过程中不致滑落，要轻吊轻放。吊装就位后进行水平和竖直调整。

　　闸门框与闸槽内预埋钢筋(或锚固板)的焊接，将拉结钢筋与闸框上的螺栓孔拧牢后与闸槽内预埋的锚固钢筋(或锚固板)焊接牢固，在焊接过程中要保证闸门的竖直度和水平度，安装时要保证闸门底槛上平面与渠底上平面一致，门楣处要保证闸板顶部止水面与闸框门楣充分接触，以保证止水效果。

　　保证的措施:底槛和两边闸框的拉结钢筋与一期砼内的预埋锚固筋(或锚固板)焊接完成后，在门楣处用螺栓顶住门楣框后部与一期砼门楣部砼面上，用螺母进行调整，待闸板止水面与闸框平面充分接触后再焊接拉结和锚固钢筋。

铸铁闸门图纸下载地址集合：

SYZ2.5米铸铁圆闸门安装图纸下载地址：www.fkx163.com/zmaz/252.html

SYZ2.0米铸铁圆闸门安装图纸下载地址：www.fkx163.com/zmaz/251.html

SYZ1.8米铸铁圆闸门安装图纸下载地址：www.fkx163.com/zmaz/250.html

SYZ1.5米铸铁圆闸门安装图下载地址：www.fkx163.com/zmaz/249.html

SYZ1.4米铸铁圆闸门安装图下载地址：www.fkx163.com/zmaz/248.html

SYZ1.3米铸铁圆闸门安装图纸下载地址：www.fkx163.com/zmaz/245.html

SYZ1.2米铸铁圆闸门安装图纸下载地址：www.fkx163.com/zmaz/244.html

SYZ1.1米铸铁圆闸门安装图纸下载地址：www.fkx163.com/zmaz/243.html

SYZ1.0米铸铁圆闸门安装图纸下载地址：www.fkx163.com/zmaz/242.html

SYZ0.9米铸铁圆闸门安装图纸下载地址：www.fkx163.com/zmaz/241.html

SYZ0.8米铸铁圆闸门安装图纸下载地址：www.fkx163.com/zmaz/240.html

SYZ0.7米铸铁圆闸门安装图纸下载地址：www.fkx163.com/zmaz/239.html

SYZ0.6米铸铁圆闸门安装图纸下载地址：www.fkx163.com/zmaz/238.html

SYZ0.5米铸铁圆闸门安装图纸下载地址：www.fkx163.com/zmaz/237.html

SYZ0.45米铸铁圆闸门安装图纸下载地址：www.fkx163.com/zmaz/236.html

SYZ0.4米铸铁圆闸门安装图纸下载地址：www.fkx163.com/zmaz/235.html

SFZ1.5米铸铁方闸门安装图纸下载地址：www.fkx163.com/zmaz/229.html

SFZ1.2米铸铁方闸门安装图纸下载地址：www.fkx163.com/zmaz/231.html

SFZ1.0米铸铁方闸门安装图纸下载地址：www.fkx163.com/zmaz/228.html

SFZ0.9米铸铁方闸门安装图纸下载地址：www.fkx163.com/zmaz/227.html

SFZ0.8米铸铁方闸门安装图纸下载地址：www.fkx163.com/zmaz/226.html

SFZ0.7米铸铁方闸门安装图纸下载地址：www.fkx163.com/zmaz/230.html

SFZ0.6米铸铁方闸门安装图纸下载地址：www.fkx163.com/zmaz/225.html

SFZ0.5米铸铁方闸门安装图纸下载地址：www.fkx163.com/zmaz/224.html

SFZ0.3米铸铁方闸门安装图纸下载地址：www.fkx163.com/zmaz/204.html
