SFZ500铸铁方闸门安装图纸下载

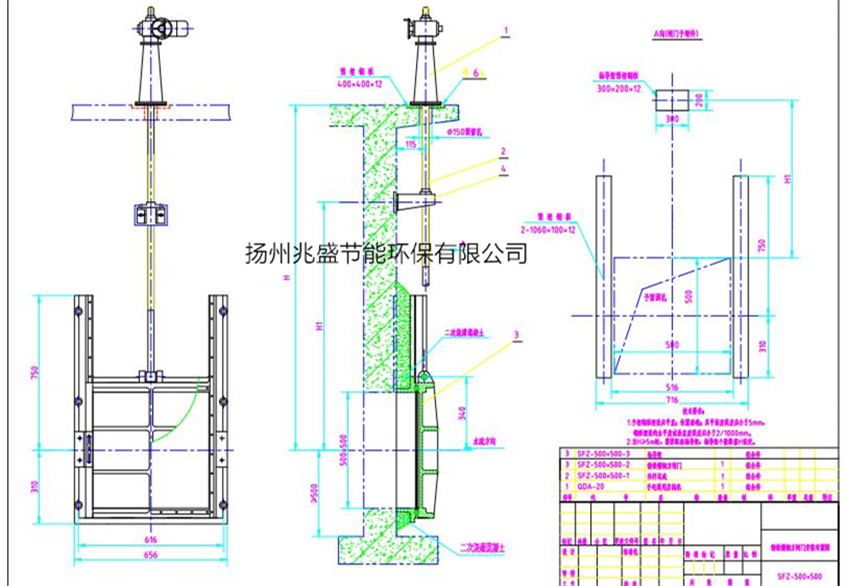

SFZ500铸铁方闸门安装图纸下载 ，我们提供DWG图纸下载查阅，CAD软件可查阅。

点击下载：SFZ-500x500铸铁镶铜方闸门.rar

闸门安装要点说明：

1、SYZ500铸铁闸门的门框埋入部分插进预留孔洞，用斜块垫平、校正、使闸门导轨与铅垂线重合,其偏差应小于1/500,然后将门盖插入门框,进行二次浇灌,待混凝土养护后,用地脚螺栓将闸门框紧固。

2、若门框为法兰联接则调正后紧固联接螺栓,注意在门框法兰面与土建墙壁之间应加垫密封垫。

3、闸门安装在门框法兰与预埋管道法兰间垫入密封垫,调整闸门角度位置,使闸门中心线保持铅垂后,紧固联接螺栓。
