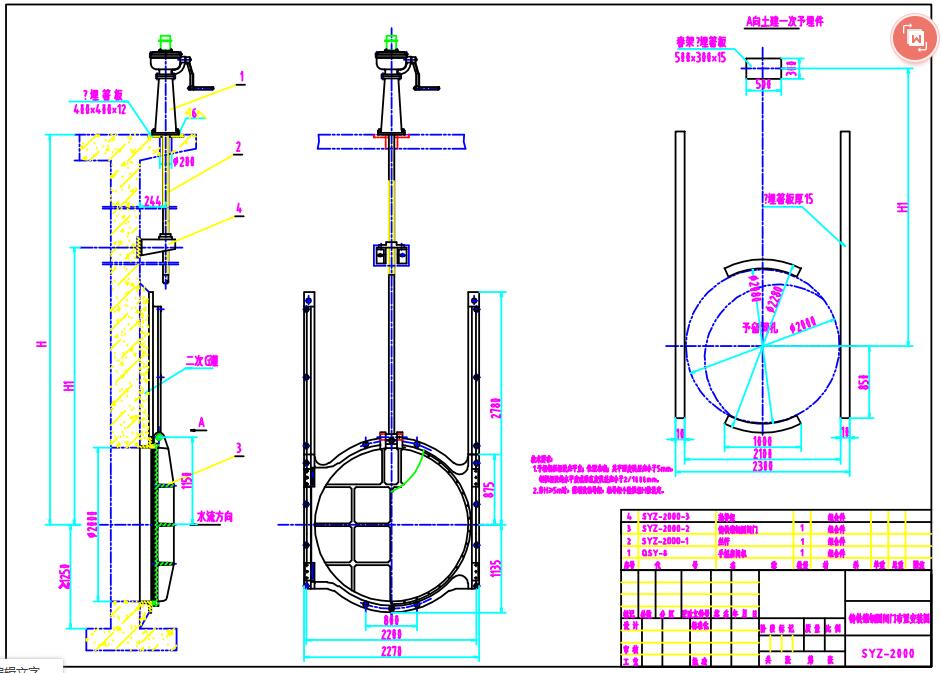

SYZ2000铸铁圆闸门安装图纸下载

SYZ2000铸铁方闸门安装图纸下载 ，我们提供DWG图纸下载查阅，CAD软件可查阅。

点击下载 SYZ-2000铸铁镶铜圆闸门.rar

SYZ2000铸铁圆闸门选用须知:

　　1、 选用闸门时应注明H值(闸门中心至启闭机底部平台高度)。

　　2、 启闭机应根据表中启闭力及自动化程度确定，具体可参考启闭机样本。

　　3、 平台设计负荷应考虑正反双向承受(关闭力参考开启力)。

　　4、 轴导架是根据井深不同而设定的，设计时应与联轴器不干涉。

　　5、 工作时整条螺杆，联轴器、闸板都做上下移动为明杆闸门，工作是螺杆不移动，闸板上下移动称为暗杆闸门。

　　6、 方向承压闸门应选用时应注明，正向承压闸门当用于随受么向水压时，水头应<2.5m。

　　7、 暗杆闸门宜装于风景区或道路中间的窖井内，此种闸门自带开启装置，不需专用启闭机。

　　8、 订货时应注明H，并注明单独闸门(与配套启闭机)的具体名称、型号、规格。

　　9、 本厂可承制其它材料(不锈钢、碳钢、铝合金、塑料)或特殊形工闸门。

　　10、本厂供货不含任何预埋件，所以闸门布置参照上页。

　　11、本厂所提供样本如有修订不另行通知。
