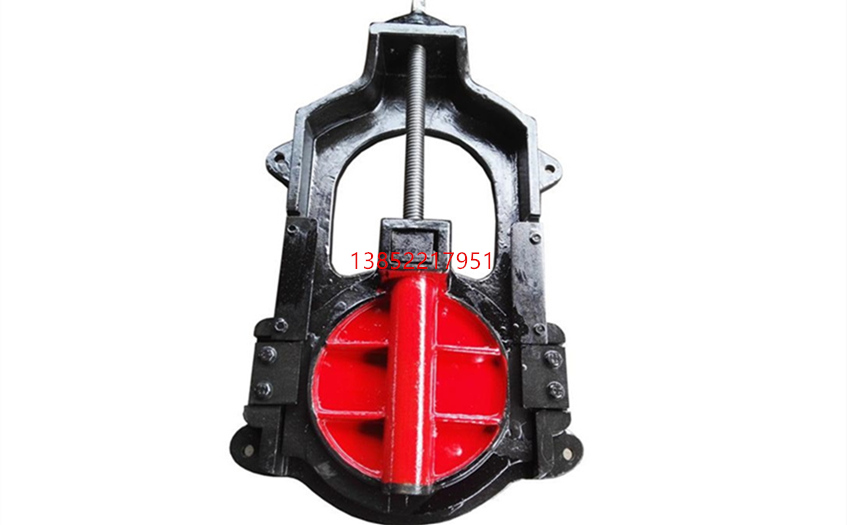

暗杆闸门图1

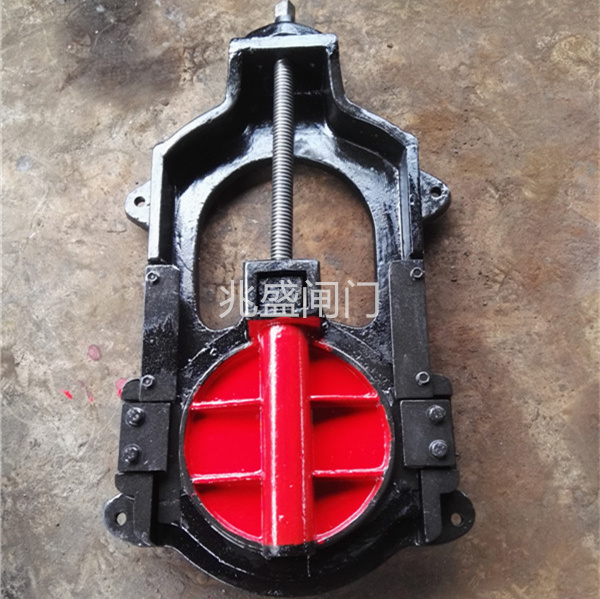

暗杆闸门图2
暗杆闸门图1
暗杆闸门图2

暗杆闸门

暗杆铸铁闸门主要用于给排水、防汛、灌溉、水利、水电工程中,用来截止、疏通水流或起调节水位的作用,,它采用独特的外弧形设计,结构合理、受力均匀,采用优质灰口铸铁或球墨铸铁、不锈钢制造,止水密封面镶铜条或橡胶,并经精密加工后配研,达到平面接触密封,密封性能好,当密封止水性能下降时,可通过楔块装置的调整加以解决。

在线订购
产品详情

一、暗杆闸门简介


  暗杆铸铁闸门主要用于给排水、防汛、灌溉、水利、水电工程中,用来截止、疏通水流或起调节水位的作用,,它采用独特的外弧形设计,结构合理、受力均匀,采用优质灰口铸铁或球墨铸铁、不锈钢制造,止水密封面镶铜条或橡胶,并经精密加工后配研,达到平面接触密封,密封性能好,当密封止水性能下降时,可通过楔块装置的调整加以解决。









二、暗杆闸门安装


  1、检查洞口是否符合土建尺寸要求,洞口平面应尽量平直。

  2、检查预留孔或预埋螺栓位置是否正确,要进行全面的检查和修整,注意同规格闸门的门体、门框。

  3、闸门在运输过程中的变形及损伤,框不允许互换。且未安装前必须水平放置, 防止铸件变形影响止水效果,同时丝杆以及联接杆不可受力弯曲。


三、暗杆闸门调试


  1、AYZ、AFZ 型暗杆将闸门的门框埋入部分插进预留孔洞。用斜块垫平、校正、 使闸门导轨与铅垂线重合,其偏差应小于 1/500,然后将门盖插入门框,进行 二次浇灌,待混凝土养护后,用地脚螺栓将闸门框紧固。 若门框为法兰联接则 调正后紧固联接螺栓,注意在门框法兰面与土建墙壁之间应加垫密封垫。

  2、AYZ、AFZ 型暗杆闸门的安装,在门框法兰与预埋管道法兰间垫入密封垫,调整闸 门角度位置,使闸门中心线保持铅垂后,紧固联接螺栓。

  3、安装轴导架以及启闭装置,将丝杆穿入启闭机,注意使启闭机中心、丝杆轴 心、闸门对称中心必须在一条铅垂线上。

  4、调整丝杆中心后,将启闭机底板与预埋钢板焊固,然后逐一固定各轴导架。

  5、检查闸门密封情况,如有渗漏现象,可将门框两侧的压紧楔块作适当调整, 直至达到理想的密封效果为止,应对青铜密封面做好保护,不得损坏。


四、暗杆闸门使用

  1、使用手动启闭机时,要用力均匀,不要在关闭时用力过猛以防损伤定位装置。

   2、要定时给丝杆及启闭机加润滑油脂。

  3、每年需对闸门作一次油漆、防腐处理。

  4、对于非双向闸门不可承受纯反向水压。
