您好,欢迎访问这里是扬州兆盛环保节能有限公司!
新闻资讯

服务热线13852217951

常见问答

首页 > 新闻资讯 > 常见问答

钢制闸门如何进行防腐处理

作者:小编 发布时间:2024-02-22 12:30:10点击:

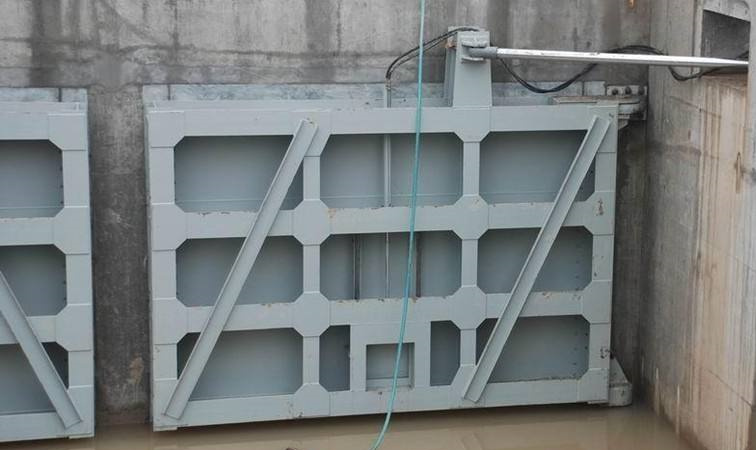

  钢制闸门常用防腐办法中,用得较多的是掩盖层防腐。掩盖层防腐办法主要有涂料防腐和热喷涂防腐。现依据钢闸口制造的实践经验,介绍钢闸口热喷涂的施工办法:



  一、钢闸口外表处理 :



  钢闸口外表热喷涂之前,应将钢闸口金属外表的铁锈、氧化皮、油污、焊渣、灰尘、水分等污物铲除洁净,使其悉数露出灰白的金属本性,而且坚持干燥,有必定的粗糙度,以确保热喷涂料与基体间有杰出的附着力,具体办法如下:



  1、喷砂处理施工要求 :



  铲除杂物的办法宜选用喷发或抛射,一般选用喷发,即人们通常说的喷砂除锈。 喷砂机是喷砂处理设备,在必定压力条件选取恰当的磨料,可到达高质量的外表处理作用。喷砂用气操作压力小少于0.5MPa,配备6m3/Sr空气压缩机。选用流动式空气压缩机时,其排气量为6m3/s,额定压力为0.8MPa,功率为37kw。

  喷砂处理所用的压缩空气有必要经过冷却装置及油水分离器处理,以确保压缩空气的干燥、无油。油水分离器有必要定期整理。喷砂时喷嘴尺寸为6~8mm,在运用过程中,因为磨损,孔口直径增大了25%时宜替换喷嘴。喷嘴到基体金属外表宜坚持100~300mm的距离。喷发方向与基体金属外表法线的夹角以15°~30°为宜。

  喷砂用的磨料品种较多,功能不一,一般选用强度较高的石英砂。磨料运用前有必要干燥,含水量不得大于1%,不然有必要进行炒砂或烘干处理。对磨料的料径也有要求,其值在0.75~3.0mm之间。



  2、喷砂处理施工的留意事项 :



  ①喷砂处理不答应在湿润的金属外表上进行,露天作业应采取必要的防雨防潮措施。



  ②有必要留意工件温度和空气环境湿度,当空气湿度较大或金属外表温度低于露点以下时,应中止喷砂。



  ③经喷砂处理并检验合格的金属外表,在运送或防腐施工前应坚持洁净,避免沾染上水或油污杂质,而且不能直接用手接触金属外表,以避免部分返锈;已沾染上油污的金属外表有必要用相应的有机溶剂进行处理,或许在去油处理后从头进行喷砂处理。



  ④喷砂处理后的金属外表,在空气湿度较大或周围有化学气体污染时,应在4小时内进行下道工序施工,在干燥洁净的环境条件下,应在24小时内进行下道工序施工



  ⑤喷砂工应戴防护用具,以维护身体不受飞溅磨料的损伤;在经喷砂处理后的大构件内进行防腐施工时,有必要穿洁净的工作服。



  二、钢制闸口热喷涂锌 :



  1、主要设备 :压缩空气体系,氧气、乙炔体系,金属气喷枪及胶管等。



  2、工作原理 :以喷枪中的压缩空气为原动力,在驱动装置推动下,锌丝经过喷嘴,在氧一乙炔焰的加热下,成为熔融体,借压缩空气使之雾化成微粒并喷发到工件上,形成热喷涂锌维护层。因为喷砂后的基体外表凹凸不平,散热缩短后的金属涂层能牢固地附在工件外表。



  3、钢制闸口喷料要求:



  ①金属喷涂用锌丝纯度不得低于99.99%。



  ②锌丝应光洁、无锈、无油、无折痕,直径为2.0~3.0mm。



  4、钢制闸口喷涂工艺要求 :



  ①喷涂用的压缩空气应清洁、干燥,压力不得低于0.4MPa。



  ②喷涂距离为100~200mm,喷枪尽可能与基体外表成直角,不得低于45°。



  ③喷枪移动速度,以一次喷涂厚度到达25~80μm为宜。



  ④各喷涂带之间应有1/3的宽度重叠,厚度应尽可能地均匀。



  ⑤各喷涂层之间的喷枪走向应彼此笔直,以交叉掩盖。



  ⑥涂层外表温度降到70℃以下时,再进行下一层喷涂。



  5、钢制闸口喷涂施工留意事项 :在施工时,喷砂进展与热喷涂锌施工进展要很好地合作。如果喷砂后的工件在其时的气候环境情况下,超出了所答应的暴露时,则简单返锈。



相关标签:
